Metal-til-metal tætnende butterflyventil

GYPYD363H hårdslagssvejsede butterflyventiler er optimeret af vores tekniske personale efter at have absorberet strukturen og egenskaberne ved lignende produkter i udlandet og overvundet de mangler, der findes i brugen af ​​de originale produkter, hvilket gør dens levetid mere holdbar og tætningen mere pålidelig. Butterflyventilen anvender det tredimensionelle excentriske designprincip, og tætningsparret består af to overlappende kegleformede skrånende sektioner. Efter den excentriske værdi af ventilhuset og ventilsædet kan butterflypladens rotationscenter opnå øjeblikkelig kontakt og adskillelse af åbning og lukning. Labyrinttætningen opnås ved hjælp af den blandede struktur af butterflypladens tætningsringmetal og grafit, hvilket ikke kun kan reducere ventilens omskiftningsmoment, men også sikre butterflyventilens tætningsevne. Trykventilen anvender reducerende excentricitetsværdier og forbedrer styrken af ​​butterflypladen, ventilakslen og aktuatoren for at opnå nul lækage af indløbs- og udløbs tovejstætning på butterflyventilen.

Strukturelle egenskaber

1. Kompakt struktur, lille størrelse, let vægt, fleksibel betjening, nem at bruge;

2. Den tredimensionelle excentriske flerlags hårde tætningsstruktur er anvendt, og dens tætningsevne er pålidelig og når nul lækage;

3. Ventilen har ingen flange, hvilket giver stor bekvemmelighed og skønhed til isolering og indpakning af rørledningen; 4. Den har egenskaber som højtemperatur, højtryk, korrosionsbestandighed og slidstyrke.

Udførelsesstandard

Design og fremstilling: GB/T12238, JB/T8527

Svejsestørrelse: GB/T12224

Strukturlængde: GB/T122

Test og inspektion: GB/T13927, JB/T9092

Ydelsesparameter

Anvendelig temperatur: Kulstofstål: -29℃~425'℃ Rustfrit stål: -409C~600°

Transmissionsform: snekkedrev, pneumatisk drev, elektrisk drev, hvdraulisk drev

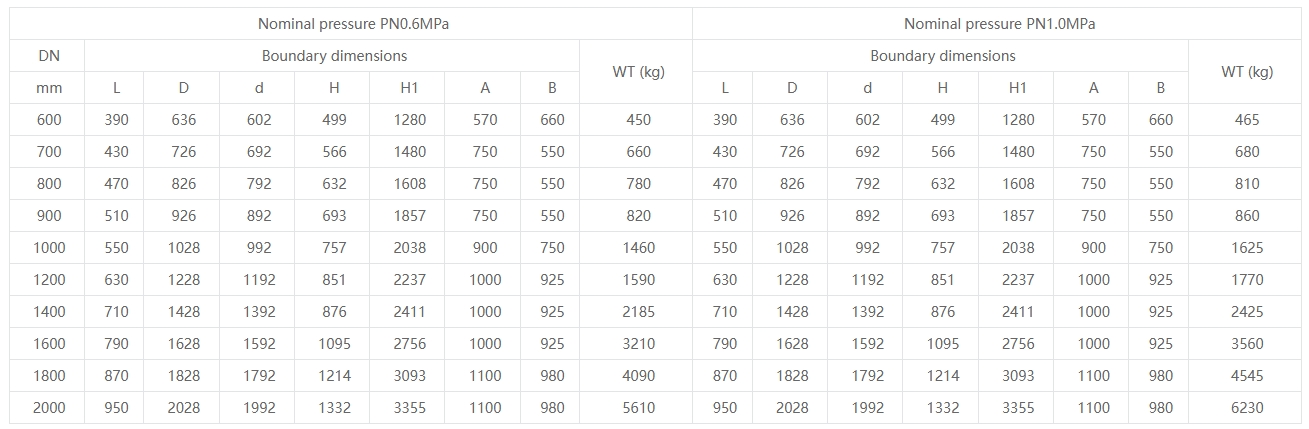

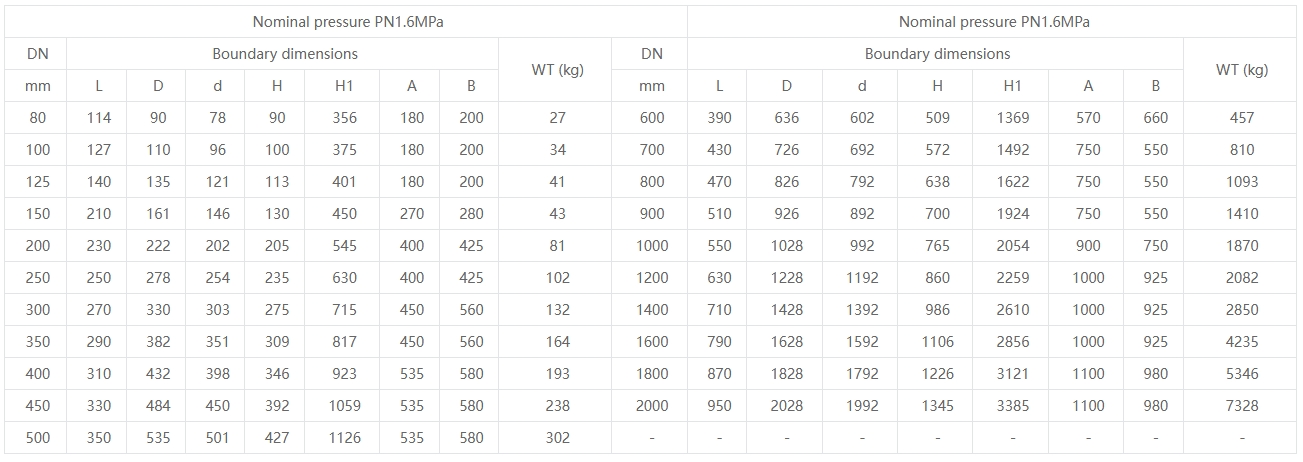

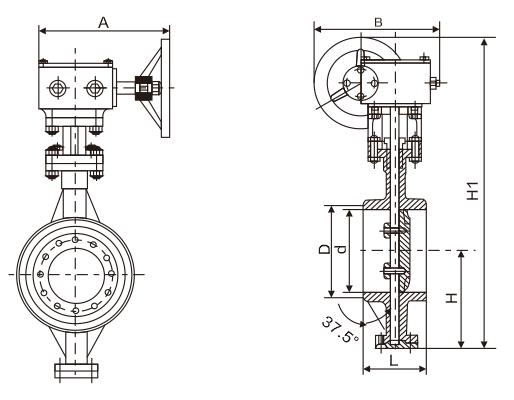

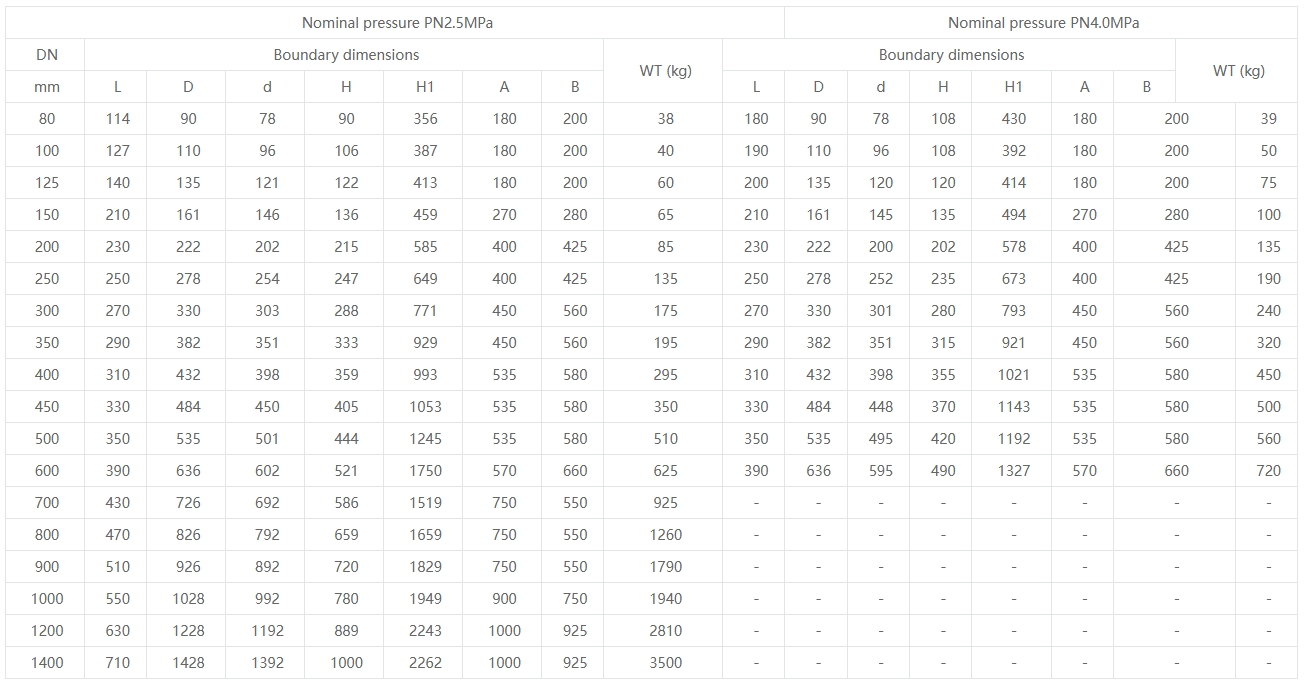

Produkt Dimensioner
